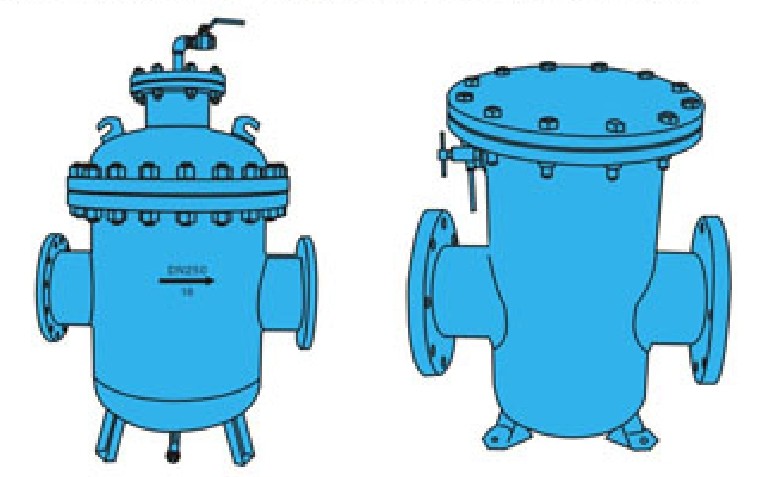

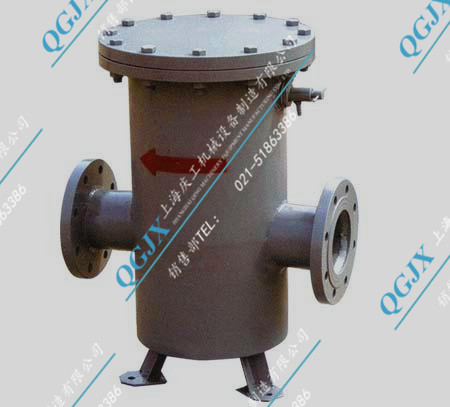

消氣過濾器是流量計的附屬設備之一,它將介質的過濾和消氣功能合為一體,不僅可以濾掉流體中的固體雜質,又能減少或消除流體中的氣體,提高系統計量精度、延長計量設備的使用壽命。安裝方便,使用簡單,廣泛應用于液體介質的精確計量系統。
當介質流入進口,通過安置在筒里的過濾網,將固體雜質去除,流體通過過濾網組件,改變液體流動方向,使液體中的自由氣體和部分溶解氣體充分分離出來,氣體上升至分離器頂部,形成氣體空間,出現油氣界面。隨著氣體增加,氣加增大,體積加大,油氣界面下降,下降到一定程度時浮球裝置動作,打開氣閥使氣體排除,油氣界面上升,氣體空間縮小浮球裝置關閉氣閥,這一過程能使油、氣、固三者分離,從而實現液體的消氣和過濾功能。
1、Y型過濾器 |
|
3、T型過濾器 |
4、籃式過濾器 |
5、手搖刷式過濾器 |
6、管道精密過濾器 |
7、消氣過濾器 |
8、磁性過濾器 |
10、自動反沖洗過濾器 |
|
11、全自動清洗過濾器 |
|
1、結構簡單容易安裝、維護方便、成本低。
2、能適應油、固、氣三者分離要求
1、化工,石油化工生產中的弱腐蝕性物料,如:水、氨、油品、烴類等。
2、化工生產中的腐蝕性物料,如:燒堿,濃稀硫酸,碳酸,醋酸,酸等。
3、制冷中的低溫物料,如:液甲烷,液氨,液氧和各種冷劑。
4、輕工食品,制藥生產中有衛生要求的物料,如:啤酒,飲料,乳制品,糧漿醫藥用品等。
|
|
|
|
|
|
殼體材質 |
20# 304(CF8) 304L(CF3) 316(CF8M)其他特殊材 |
濾芯材質 |
304 304L 316 316L 其他特殊材 |
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—20.0MPa |
過濾精度 |
10目—500目 或更高 |
連接形式 |
對焊連接或承插焊連接(I) 法蘭連接(II)螺紋連接(III) |
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
密封面 |
突面(RF) 平面(FF) 凹凸面(MFM) 榫槽面(TG) |
工作溫度 |
碳鋼:-30℃—+350℃ 不銹鋼:-80℃—+480℃ |
外表 |
碳鋼:防腐油漆 不銹鋼:酸洗處理或防腐油漆 |
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
過濾器本體濾芯 |
過濾器席型網 |
過濾器排污閥 |
過濾器壓力表 |
過濾器壓差計 |
|
訂貨時請標注如下參數:型號、口徑、材質、壓力、法蘭標準、過濾精度、數量,如客戶對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出。
